MANUAL DE USUARIO


IMPRESORA DE MATRIZ DE PUNTO





DEFINICIÓN

Es un dispositivo electromecánico, que en su tecnología más básica, fue creado en 1953; tiene la función de recibir información digital procedente de la computadora, para por medio de unas agujas sobre una cinta entintada,  plasmar la información en un medio físico. Generalmente utilizan una cinta con un solo color.
Estas impresoras se siguen comercializando a muy baja escala con un precio muy superior a otras tecnologías, también  la impresión de Tickets, siendo estas últimas las que compiten directamente contra las impresoras térmicas.

CLASIFICACIÓN

Hay 2 tipos de impresoras, las de impacto y las libres de impacto; se muestra una descripción de ellas. La impresora de matriz de puntos entra en la primera clasificación:

De impacto: en un principio, las impresoras funcionaban de manera similar a las máquinas de escribir, con un mecanismo que empuja a un elemento contra una cinta entintada y esta  a su vez contra la hoja, generando los caracteres impresos.

Libres de impacto: son la generación más nueva de impresoras, en estas no existen golpes contra la hoja, sino que los caracteres son impresos en la hoja por medio de pequeños chorros de tinta ó simplemente deslizándola bajo un elemento cilíndrico.


CARACTERÍSTICAS

puntos es capaz de imprimir entre 280 caracteres por segundo (cps), hasta 1066 cps, tiene la ventaja de que se pueden realizar varias copias de manera simultánea con papel carbón. Tienen desventajas como el tamaño, el ruido que realizan y la calidad de impresión no es muy buena;
Velocidad de impresión:  se utiliza la medida cps ("Characters per second") ó caracteres por segundo; es decir, la cantidad de letras que puede
Tecnología de impresión: impacto, matriz de caracteres.
     Conectividad: es el tipo de puertos con que cuenta la impresora para recibir datos desde la computadora.




MARCAS


  • LEXMARK
  • EPSON
  • OKIDATA
  • STAR (R)
  • PANASONIC


MODELOS

MODELOS DE LA SERIE SP500
PRODUCTO      N° DE PARTE DESCRIPCIÓN
SP512MC   39320010 Corte manual, paralela
SP512MD 39320110 Corte manual, serial
SP512MC GRY 39320310 Corte manual, paralela, gris
SP512MD GRY 39320410 Corte manual, serial, gris
SP542MC 39323010 Corte automático, paralela
SP542MD 39323110 Corte automático, serial
SP542MC GRY 39323310 Corte automático, paralela, gris
SP542MD GRY 39323410 Corte automático, serial, gris


ESPECIFICACIONES TÉCNICAS

Método de impresión:


 Matriz de punto de impacto de 9 agujas

Velocidad de impresión (líneas por segundo):

Más de 4 lps @ 42 columnas Aprox. 8 lps @ 16 columnas

Cantidad de columnas:

 42 @ 16,9 cpi
Papel:
2,25”/3” de ancho (seleccionable)
Cortador automático:
 SP542 (corte total y parcial)
Interfaz:
 Serial o Paralela
Controladores:
 Windows, OPOS, JavaPOS
Energía:
100 – 240V CA, 50/60 Hz

CUANTAS INTERFACES TIENE


  •  Tipo de interfaces: los tipos de interfaces normalizados y mas frecuentes
  • De impresoras son:
  • CentroNico (paralelo): El interfaces paralelo Centronico consta de un grupo normalizado de líneas, a través de las que el computador transfiere los datos a imprimir la orden de impresión y la impresora responde si está  libre o no para recibir los datos si ha detectado algún tipo de errores, se ha terminado el papel, etc.
  •  RS-232 (serie): Es una interfaces de tipo serie que está  definido en función de las características de los niveles electrónicos que se otorgan a los bits de información a transferir.
  •  Bucle de 20 mA (serie): En el bucle de 20 mA la comunicación se establece de forma serie, mediante niveles de intensidad de corriente el cítrica.
  • IEEE 488 (paralelo): IEEE 488 es un bus de comunicación normalizado para conexiones entre computador y dispositivos periféricos.
  •  Posibilidad de escribir distintos tipos de letra: normalmente las
  • Impresoras pueden escribir con distintos tipos de letra: selecciona ble tanto por software como por hardware.
  • Posibilidad de escritura de caracteres especiales: el alfabeto
  • De algunos idiomas incluye caracteres especiales. Este es el caso del castellano en el que existe la letra ¤. Algunas impresoras pueden escribir este tipo particular de caracteres seleccionando la opción a través de determinados micro interruptores internos.
  •  Espacio proporcional: el espacio entre los caracteres se mantiene
  • Proporcional compensando la escritura sucesiva de letras "anchas" (por ejemplo la "i").
  •  Posibilidad de subrayado: algunas impresoras permiten el trazado
  • De líneas subrayando caracteres.
  •  Máximo número de copias: indican el número máximo de copias que
  • Pueden imprimirse simultáneamente utilizando papel carbón. Esta posibilidad depende del tipo de impresión. As¡ por ejemplo, las impresoras térmicas no pueden sacra ninguna copia debida al propio mecanismo de impresión.
  • Capacidad gráfica: Algunas impresoras de matriz de puntos tienen
  • Además la posibilidad de realizar gráficos y dibujos. Las impresoras que permiten esta posibilidad están caracterizadas por la "resolución" de los gráficos que pueden obtener, esto es, por la densidad de los puntos de impresión.

FALLOS COMUNES EN UNA IMPRESORA MATRIZ DE PUNTO

Revisar los siguientes componentes:
·  Consultar al usuario cuando funciono por última vez la impresora
·  Revisar cable de poder
·   Verificar que enciende la fuente de poder. Encender y apagar el power switch y con la perilla del multimetro en continuidad.
·   Fusible: medir si tiene continuidad, de lo contrario, reemplazarlo.



·  Puente rectificador: Con el multimetro en continuidad probar en las patas 1 y 3 - 2 y 4. Debe dar 500 o 700 si esta bueno, al hacerlo al contrario debe dar 1. Si esto no ocurre lo desoldamos y cambiamos.


·  Condensadores electrolíticos: Se coloca la perilla del multimetro en 20K y debe cargar y descargar al intercambiar las bananas en (+) y (-).

· Resistencias en la fuente: Se miden en Ohmios
 Para saber el valor de la resistencia proporcionada se sigue un código de colores impreso en el componente en forma de bandas, como lo podemos ver a continuación:



Pueden existir 4 o 5 bandas, dependiendo del modelo de resistor, el conjunto de bandas cercanas determinan la resistencia y la banda del extremo opuesto determina la tolerancia (generalmente esta banda es dorada o plateada).


Es muy fácil obtener el valor de una resistencia, para ello usaremos la siguiente tabla, que utilizaremos al resolver los siguientes ejemplos : Donde Ω = Ohmio






kΩ = Kilohmio (1 kΩ es igual a 1000 ohmios).
MΩ = Mega ohmio (1 MΩ es igual a 1 000 000 de ohmios ó 1 000 kilo ohmios).
·                  Bobinas: Se miden en continuidad






·  Transistores: Buscar la base, el emisor y el colector





·  Bus de datos: Va de la fuente de poder a la Board
· Board: aquí también se revisan todos los componentes electrónicos.



· Cabezal de impresión: Se mide en continuidad  el primer pin con todos, el segundo con todos y así sucesivamente.

· Motor paso a paso: Muy rara vez presenta fallas

·  Rodillo: Se limpia con alcohol isopropilico

· Guías metálicas: Grafitar
· Piñones: Si se parte alguno hay que reemplazar el kit completo. Se consigue con el fabricante.






REFERENCIA DE CARTUCHOS

 La vida útil del cartucho depende de la cantidad de tóner que contenga y cuando el tóner se agota, el cartucho debe ser reemplazado. En el caso de que el cartucho y el OPC (órgano sensible foto conductivo) se encuentren en compartimentos separados, cuando se agota el tóner sólo se reemplaza el cartucho, pero en el caso de que el OPC esté dentro del cartucho se deben cambiar ambos, aumentando considerablemente el gasto. La situación es más crítica en el caso de las impresoras láser en color.

En las impresoras de chorros de tinta la vida útil del cartucho depende de la duración de la tinta, aunque muchos cartuchos se pueden rellenar de nuevo lo que ayuda a reducir el gasto de comprar uno nuevo aunque el uso excesivo de un cartucho puede provocar que realice sus impresiones con menor calidad.



PARTES EXTERNAS



1.- Interruptor: enciende y apaga el equipo.

2.- Cubierta: protege los circuitos y da estética a la impresora.

3.- Hoja: colocada en la bandeja
.
4.- Mango del rodillo: permite mover la hoja de manera mecánica.

5.- Panel: tiene botones que permiten elegir los distintos tipos de fuente
de letra disponibles, así como mover la hojas.

6.- Bandeja: es el espacio asignado para colocar las hojas de manera correcta antes de entrar en el proceso de impresión.

7.- Conector de alimentación: recibe la electricidad desde el enchufe de corriente.

8.- Puerto: permite la conexión de la impresora con la computadora por medio de un cable.


PARTES INTERNAS


1.- Motor: se encarga de mover el rodillo durante el proceso de impresión..
2.- Rodillo: se encarga de introducir la hoja y colocarla frente al cabezal.
3.- Mango del rodillo: permite mover la hoja de manera mecánica.
4.- Motor: se encarga de mover el cabezal de la impresora mientras el proceso de impresión.
5.- Cabezal: se encarga de "golpear" la cinta entintada para escribir sobre la hoja.
6.- Panel: tiene botones que permiten elegir los distintos tipos de fuente de letra disponibles, así como mover la hojas.

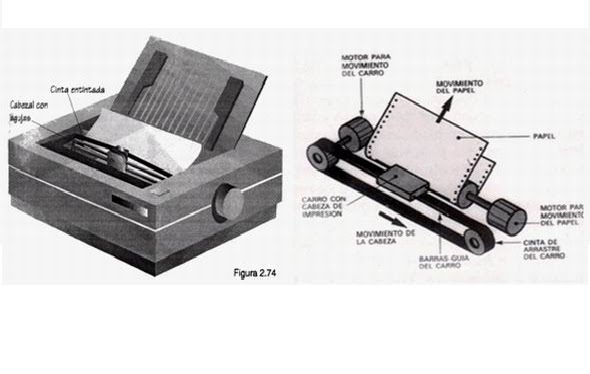

FUNCIONAMIENTO INTERNO




Funcionan por medio de impacto e imprimen básicamente en un solo color. Cuentan internamente con  chips y circuitos electrónicos que reciben órdenes de la computadora y almacenan los datos para imprimirlos:

·        La impresora recibe desde la computadora, las órdenes y los datos de lo que va a imprimir.
·        La impresora almacena los datos recibidos en una memoria RAM interna también llamada Buffer.
·        Un mecanismo electromecánico acomoda la hoja acorde a las especificaciones que envía la computadora.
·        Una cabeza de impresión que contiene pequeñas puntillas (existen con 9, 18 y 24 puntillas, a mayor cantidad de ellas, mayor nitidez); estas se van activando de adentro hacia afuera para formar el carácter y se golpean contra una cinta entintada sobre la hoja.
·        La hoja va avanzando por medio de un rodillo movido por un motor, conforme se termina de imprimir cada renglón, se mueve para empezar el siguiente.
·        La cabeza va avanzando conforme escribe y esto se repite hasta terminar los datos almacenados en la memoria.


Mantenimiento correctivo y preventivo de la impresora

Mantenimiento preventivo de una Impresora


La impresora es un periférico que resulta a veces imprescindible, disponible desde unos precios bastante bajos y que en realidad no necesita unas atenciones excesivas, pero sí un cierto mantenimiento.

Los materiales que podemos necesitar son pocos, ya que no es conveniente (ni en muchos casos posible) desmontar demasiado.
Vamos a necesitar los siguientes materiales:


- Una brocha o paletina de unos 3cm.
- Un par de trapos de algodón.
- Un poco de alcohol (el mejor es el alcohol de limpieza o el de quemar).
- Un poco de grasa con base de grafito (la podemos encontrar en tiendas de electrónica).
- Es conveniente un bote de aire comprimido.


En general, y como cualquier cosa, debemos procurar que esté limpia de polvo y demás. Esto es fácil, ya que para ello tan sólo necesitamos una brochita, un trapo y un poco de tiempo y paciencia. Si es mucha la suciedad que se ha acumulado podemos emplear un poco de alcohol (siempre sobre el trapo, nunca directamente, y siempre después de haber eliminado todo el polvo), secándola siempre muy bien.




En casos de suciedad extrema y grasas (como por ejemplo, impresoras de cocina en restaurantes), podemos limpiar el exterior de ésta con un poco de desengrasante (repito, SIEMPRE aplicando este sobre el trapo, NUNCA directamente sobre la impresora), pasando posteriormente un trapo húmedo para terminar secándola muy bien. Esto puede dañan algo las partes de plástico (pérdida de brillo y pérdida de logotipos impresos), pero se trata de eliminar la grasa acumulada, que siempre va a ser más perjudicial. Debemos evitar llegar a estos extremos, ya que la acumulación de este tipo de suciedad puede provocar serias averías.

En cuanto a un mantenimiento un poco mayor, vamos a ver cuál debe ser este, dependiendo del tipo de impresora:


Impresoras matriciales:
Estas impresoras tienen un rodillo muy similar al de las máquinas de escribir, en el que se suele acumular tinta con el paso del tiempo, bien porque esta traspase el papel o bien por impresiones sobre el carro sin que haya papel. También se suele ''satinar'' con el roce del papel, lo que hace que pierda adherencia. Este rodillo también se debe limpiar de vez en cuando. Para ello utilizaremos alcohol sin aditivos (no se debe utilizar ni limpia-cristales ni colonias). Con este alcohol empapamos un trapo y limpiamos de forma enérgica dicho rodillo, secándolo después muy bien. También debemos limpiar los carros de tracción, bien con una brochita o bien aplicando aire a presión.

Impresoras de chorro de tinta:


Las impresoras láser por lo general requieren menos mantenimiento que otros tipos de impresoras, pero este suele ser más difícil de realizar, por lo que ante fallos graves es preferible llevarlas al servicio técnico. Todas las impresoras de deben limpiar apagadas, pero en el caso concreto de la láser no sólo debemos asegurarnos de que están apagadas, sino también desconectadas de la red eléctrica.Dada la gran variedad de tipos de impresoras láser que hay en cuanto a la forma de colocación del tóner y de la unidad DUM, vamos a limitarnos a indicar que debemos mantener lo más limpia posible la bandeja de entrada de papel y el resto de superficies.Muchos tóner tienen una palanquita de limpieza. Es bueno utilizarla de vez en cuando. En cuanto al resto de los componentes, en este tipo de impresoras yo siempre recomiendo acudir al servicio oficial para su limpieza. También debemos vigilar la cinta de desplazamiento del cabezal (es una cinta fina y dentada). En cuanto veamos que empieza a deteriorarse debemos llevarla a cambiar, ya que su rotura puede causar averías más graves.


Impresoras láser:

Las impresoras láser por lo general requieren menos mantenimiento que otros tipos de impresoras, pero este suele ser más difícil de realizar, por lo que ante fallos graves es preferible llevarlas al servicio técnico. Todas las impresoras de deben limpiar apagadas, pero en el caso concreto de la láser no sólo debemos asegurarnos de que están apagadas, sino también desconectadas de la red eléctrica.Dada la gran variedad de tipos de impresoras láser que hay en cuanto a la forma de colocación del tóner y de la unidad DUM, vamos a limitarnos a indicar que debemos mantener lo más limpia posible la bandeja de entrada de papel y el resto de superficies. Muchos tóner tienen una palanquita de limpieza. Es bueno utilizarla de vez en cuando. En cuanto al resto de los componentes, en este tipo de impresoras yo siempre recomiendo acudir al servicio oficial para su limpieza

Mantenimiento correctivo

Se producen fallos de impresión
Es muy común la existencia de un fallo de impresión en uno de los colores. El primer paso es verificar que el cartucho de tinta no está por encima o por fuera. Si este es el problema, reemplace el cartucho de tinta. En caso contrario, otra causa es la obstrucción de la cabeza de impresión. Él encontró en la mayoría de las impresoras que son de larga data o se han utilizado poco. En este caso, la tinta seca en los pequeños canales de la cabeza de impresión, la prevención de la tinta se expulsa. Con el avance de la tecnología y las tintas utilizadas, este problema ha sido minimizado, pero todavía es común.
En las impresoras que tienen el cabezal de impresión adjunta a los cartuchos de tinta, como HP, cuando se produce este problema, basta con sustituir el cartucho de tinta dañado. Pero en algunos casos debido al alto costo de los cartuchos, puede intentar la aprobación de la gestión de canales. Vamos a examinar cómo.
Para la mayoría de impresoras para la eliminación de los cartuchos de tinta primero debe conectar la impresora y abra la tapa de la cabeza de impresión va al centro del eje.
Eliminado de los cartuchos de tinta, puede realizar la prueba si están obstruidas. En el caso de las impresoras que tienen el cabezal de impresión en la impresora, como Epson y Canon algunos, es necesario quitar la cabeza y llevar a cabo la limpieza directamente, ya que no puedes hacer la prueba indicada.
Para probar esta 'la cabeza de impresión sobre un papel absorbente varias veces y observar que la mancha está sobre el papel.
NOTA: - Para comprobar si es el cartucho de tinta con la obstrucción, toca el cartucho de tinta sobre un papel absorbente brevemente.
Para el cartucho negro, debería ser un punto negro uniforme. Si el cartucho de color uniforme debe seguir siendo tres los puntos básicos sobre el color del cartucho.
Además, cuando la marca de la falta de tinta o es de menor intensidad que el otro es debido a la obstrucción.
Nota: - Si las manchas son como la uniformidad en el primer caso, la cabeza, probablemente, está obstruida. Cuando las muestras sean uniformes y en el segundo caso, probablemente, la cabeza no es con la obstrucción.
Para que ir, poner un plato sobre una toalla de papel y vierta un poco de agua. Tenga en cuenta que debe formarse una capa de unos 2 mm.
NOTA: - Para desintupir la cabeza de impresión, coloque una toalla de papel en un plato y vierta el agua para formar una capa de unos 2 mm de espesor.
Ahora apoya la cabeza del cartucho en la capa de agua y dejar durante unos 30 segundos.
NOTA: - Apoyar el cartucho de tinta en la toalla de papel con agua y dejar durante 30 segundos y secar con un papel absorbente seco.
El cartucho de tinta no deben permanecer durante más de 30 segundos en el agua pueda entrar por capilaridad y para mezclar la tinta de la impresora, la modificación de sus características y se cancela.
Tras el tiempo necesario, quite el cartucho y seco en una toalla de papel absorbente.
Tomar el examen otra vez en papel absorbente y ver si deja ir. Si se suelta, puede ser colocado de nuevo en la impresora
